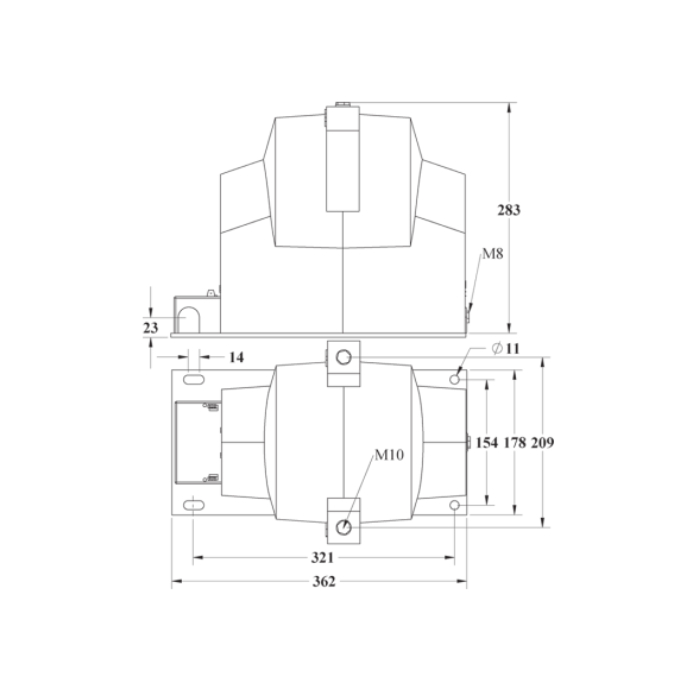

ترانسفورمر ولتاژ فشار متوسط MVTL 20/1

ترانسفورمر ولتاژ: ترانس ولتاژ چیست؟

«ترانسفورمر ولتاژ» ترانسفورماتور ولتاژ، ترانس ولتاژ، VT یا PT همگی بیانگر تجهیزی هستند که وظیفه انتقال ولتاژ از سمت اولیه به ثانویه را دارد. ترانس ولتاژ نقش تغذیه و یا اندازه گیری و نظارت را در تابلوهای فشار متوسط بر عهده دارد. در طراحی تابلوها به منظور کنترل و نظارت بر عملکرد شبکه و رله های حفاظتی استفاده از ترانس ولتاژ الزامی است. به طور کلی ترانس های ولتاژ، ترانس هایی با توان اندک هستند که در شرایط معمول بهره برداری جریان ثانویه متناسب با ولتاژ اولیه است. اختلاف فاز بین اولیه و ثانویه در جهت مناسب اتصالات تقریبا برابر صفر است. انتقال ولتاژ می تواند به منظور اندازه گیری (ولت متر، وات متر و وات – ساعت متر) یا تغذیه باشد. در صورت نیاز به نصب ترانس ولتاژ در تابلو فشار متوسط به صورت ثابت و یا کشویی نصب می شود. چون ولتاژ فیدرهای خروجی با ولتاژ باسبار برابر است در بسیاری موارد، این تجهیز فقط در یک سلول تعبیه می شود. در صورت انتخاب نوع کشویی می توان حین برق دار بودن تابلو، تعویض فیوز ترانس و یا سایر عملیات تعمیر و نگهداری را انجام داد.

نحوه اتصال ترانس به مدار قدرت «ترانسفورمر ولتاژ»

ترانس ولتاژ به طور موازی به مدار متصل می شود. سیم پیچ های اولیه ترانس ولتاژ مستقیماً به مدار قدرت (که ولتاژ آن باید اندازه گیری شود) متصل می شوند. ترمینال های ثانویه ترانس ولتاژ به دستگاه اندازه گیری مانند ولت متر، وات متر و غیره متصل می شوند. سیم پیچ های ثانویه به طور مغناطیسی از طریق مدار مغناطیسی سیم پیچ های اولیه جفت (کوپل) می شوند. ترمینال اولیه ترانس تا چند هزار ولت (متناسب با شبکه مورد نظر) و ترمینال ثانویه همیشه در یک مقدار ثابت (100 یا 110 ولت) طراحی می شوند. نسبت ولتاژ اولیه به ولتاژ ثانویه به عنوان نسبت تبدیل نامیده می شود. محصولات بیشتر برق صنعتی را در اینجا مشاهده کنید.

انواع ترانس ولتاژ

این محصول عمدتا به دو نوع طبقه بندی می شود.

1. ترانس ولتاژ الکترومغناطیسی
2. ترانس ولتاژ خازنی

ترانس الکترومغناطیسی به دلیل نیاز به عایق بسیار گران قیمت است. ترانس ولتاژ خازنی ترکیبی از یک مقسم ولتاژ خازنی و یک ترانس ولتاژ مغناطیسی (با نسبت کوچک) است. دیاگرام مدار ترانس ولتاژ خازنی در شکل زیر نشان داده شده است. در طرفین مقسم ولتاژ خازن ها به دو بخش C1 و C2 تقسیم می شوند و Z کل بار (توان خروجی) است. ترانس میانی باید دارای خطای نسبت تبدیل و خطای زاویه فاز بسیار کمی باشد.
