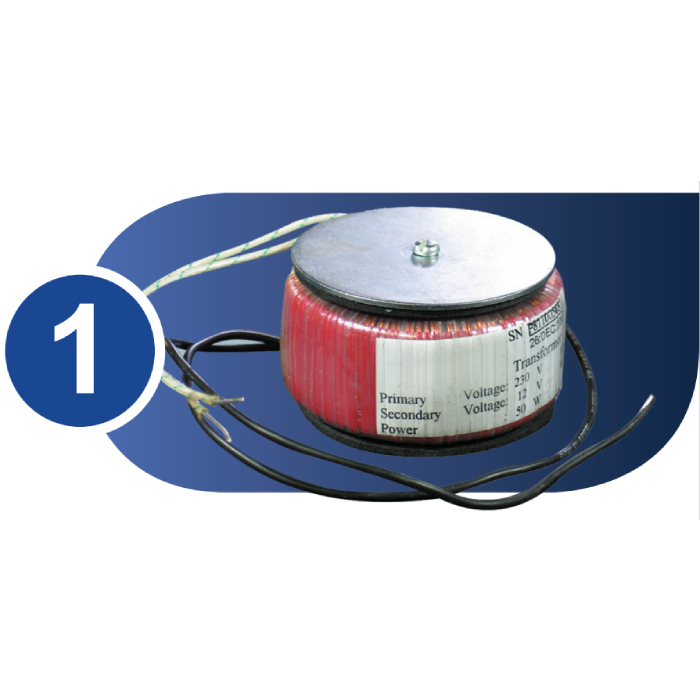

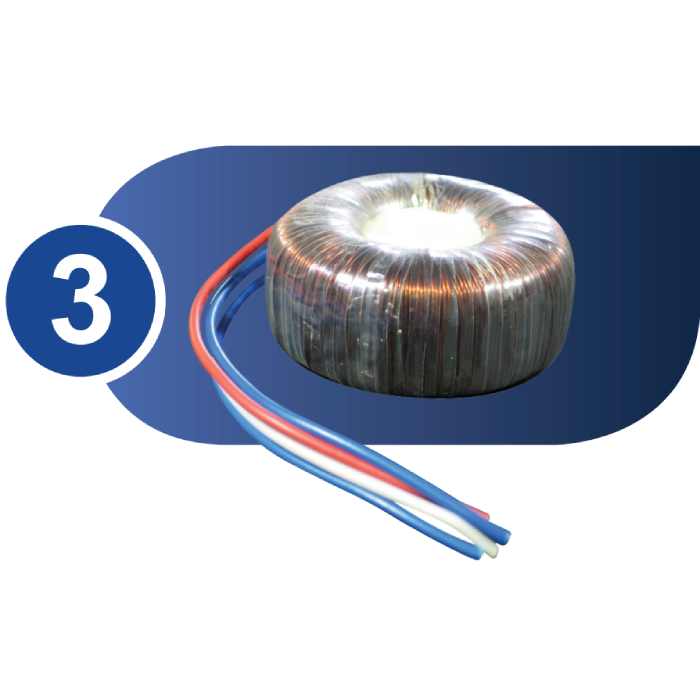

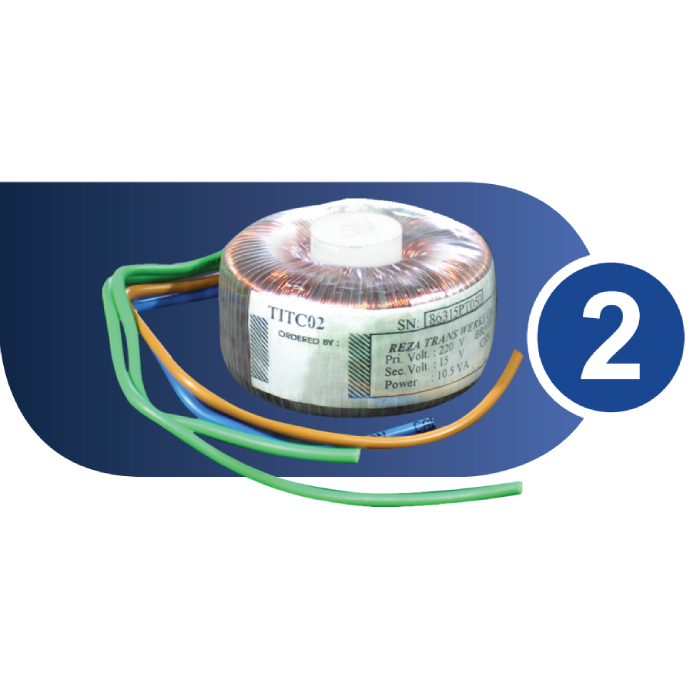

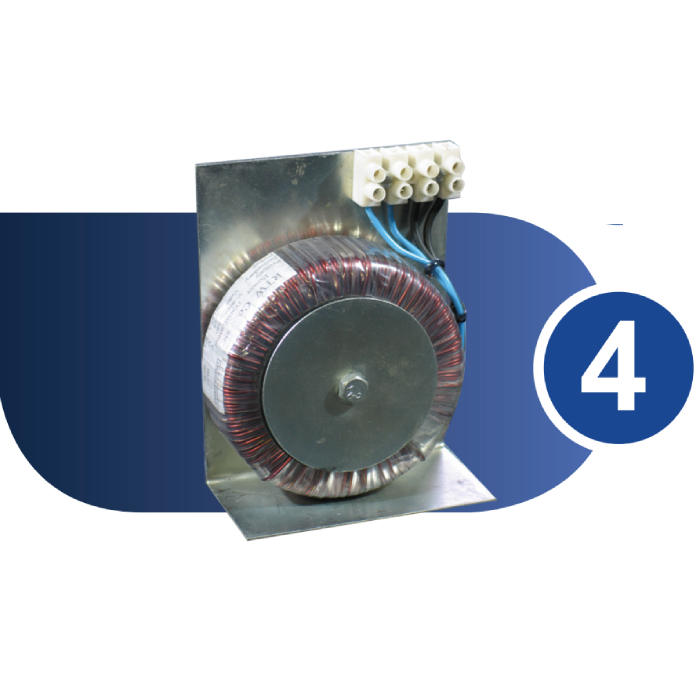

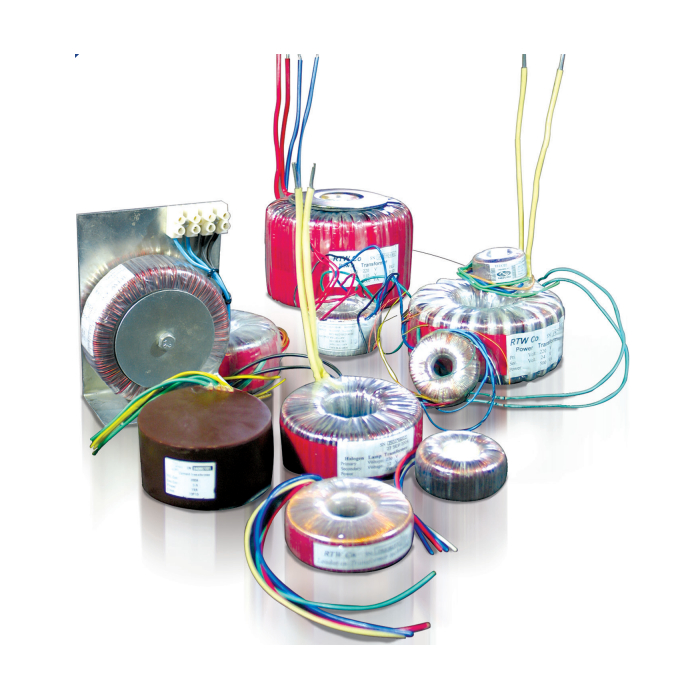

ترانسفورمر های تغذیه حلقوی

• «ترانسفورمر تغذیه» منبع تغذیه ترانسی چیست و چگونه کار می کند؟

• «ترانسفورمر تغذیه» همانطور که از نام آن پیداست، منبع تغذیه قطعه­ای است که برق یک دستگاه الکتریکی را تامین می­کند. ساده­ترین طراحی منبع تغذیه، منبع تغذیه خطی است که از یک ترانسفورماتور و یکسو کننده برای تبدیل ولتاژ از یک پریز دیواری به نوع برق مورد نیاز دستگاه استفاده می­کند. دو نوع از این نوع منبع تغذیه وجود دارد: تنظیم شده و غیرقابل تنظیم.

برق به صورت جریان متناوب (AC) در خانه­ ها و مشاغل توزیع می­شود. این جریان متناوب نامیده می­شود زیرا بار الکتریکی به طور متناوب جهت آن را تغییر می­دهد. بسیاری از دستگاه­های الکتریکی برای درست کار کردن به جریان مستقیم (DC) نیاز دارند که جهت آن تغییر نمی­کند. منبع تغذیه، برق AC را می­گیرد و آن را به برقی تبدیل می­کند که یک دستگاه الکتریکی می­تواند از آن استفاده کند.

انواع منابع تغذیه

منابع تغذیه به دو صورت اصلی وجود دارند: حالت خطی و سوئیچینگ. مدارهای درون یک منبع تغذیه خطی از سیگنالی استفاده می­کنند که در طول زمان دامنه آن تغییر نمی­کند. این در حالی است که منبع تغذیه حالت سوئیچینگ از مدارهای دیجیتالی استفاده می­کند که دامنه آن در طول زمان تغییر می­کند. در ادامه به طور واضح­تر این دسته­بندی ارائه شده است. تفاوت بین آن­ها شامل خروجی ولتاژ ثابت، کارایی هزینه، اندازه، وزن و ریپل است.

• منبع تغذیه خطی
• منبع تغذیه خطی تنظیم نشده
• منبع تغذیه خطی تنظیم شده
• منبع تغذیه سوئیچینگ

«ترانسفورمر تغذیه»

منبع تغذیه تنظیم نشده

منبع تغذیه تنظیم نشده شامل چهار جزء اصلی است: یک ترانسفورماتور، یکسو کننده، خازن فیلتر و یک مقاومت تخلیه کننده. این نوع منبع تغذیه به دلیل سادگی، کم­هزینه­ترین و قابل اطمینان­ترین برای نیازهایی با مصرف برق کم است. نقطه ضعف این منبع تغذیه این است که ولتاژ خروجی ثابت نیست و با ولتاژ ورودی و جریان بار، متفاوت خواهد بود و ریپل ایجاد شده برای کاربردهای الکترونیکی مناسب نیست. ریپل را می­توان با تغییر خازن فیلتر به فیلتر IC (سلف-خازن) کاهش داد، اما هزینه انجام این تغییر، استفاده از منبع تغذیه خطی تنظیم شده را به یک انتخاب اقتصادی­تر تبدیل می­کند. ترانسفورمر تغذیه حلقوی
